モジュール・自作ＦＴＩＲ、ＦＴ−ＮＩＲ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

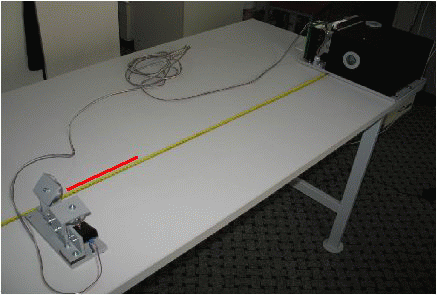

赤外線照射部と検出部の間ー何ｍでも伸ばせます。 |
| 仕様 | |
| 波長領域（中赤外） | 7000 to 400 cm-1 |
| 波長領域（近赤外） | 15000 to 3850 cm-1 |
| 分解能（A） | 0.25 cm-1 |
| 分解能（B） | 1cm-1 (4 cm-1 - NIR) |
| 干渉計 | 自動調整 |
| 光束 | 38 mm |
| アパーチャー比 | f 3.2 |
| ビームスプリッター（中赤外・標準） | マルチコートＫＢｒ |
| ビームスプリッター（中赤外・オプション） | ZnSe, CaF2, CsI |
| ビームスプリッター（近赤外・標準） | 溶融石英 |
| 参照光 | HeNeレーザー |
| デシケーター | 内蔵 |
| 中赤外光源 | 高光輝水冷光源 |
| 近赤外光源 | 水晶ーハロゲン光源 |
| インターフェース | Ａｒｃｎｅｔ |
| 電源 | 12VDC |
| サイズ | W39xD25xH16cm |
| 重さ | 7kg + Body |
| 最適温度 | 15 - 28 oC |
| 最適湿度 | < 65% |
特徴＆違い
この４０１Ｘは、４００Ｘに電源およびデータＩ／Ｏボードが付加されています。そのために、従来のさまざまな分析は、サンプル装置を既存のＦＴＩＲの光学系にあわせる必要がありましたが、この４００Ｘは、逆にサンプルに対してアクチブに,自由に光学設計ができるようになっています。オプションの検出器や、ユーザー持参の検出器まで、距離があっても、自由にシステムアップが可能になりました。また密封性がよく、内蔵デシケータにより水蒸気を減らす工夫がなされ、よりよいデータを得るようにしています。
干渉計には、制御用のガスサプライは不必要であり、メンテに関しても光源、Ｈｅ−Ｎｅレーザーはモジュールのフロントサイドにセットされており、いつでも交換しやすいように設計されています。干渉計のスキャンニングも、黄色のＬＥＤにより、確認できるようになっています。
一般
フーリエシリーズ４０１Ｘはコンパクトな設計で高機能・安価なフーリエ変換赤外分光装置です。 ４０１Ｘの本体内部の干渉計部は２５０ｘ２５０ｘ１４０ｍｍのサイズで、密封および内部デシケータにより水蒸気の影響を少なくし、よりよりデータを保障しています。また防水性の光学結晶ＺｎＳｅを使用することで屋外などのハードな環境下でも使用できるようになっています。 分解能は 2 cm-1 から 32 cm-1 (オプション 0.5 と 1 cm-1). 波長慮域は7000 to 400cm-1 (IR・中赤外) 、15000 to 3850 cm-1 (NIR・近赤外)をカバーしています。
波長領域
ビームスプリッター・検出器の光学結晶を交換することで15000 から 400 cm-1までの波長領域での測定が可能です。
| ﾋﾞｰﾑｽﾌﾟﾘｯﾀｰ | 波長領域 |
| KBr | 7,000 to 400 cm-1 |
| ZnSe | 5,000 to 500 cm-1 |
| CaF2 | 10,000 to 1,000 cm-1 |
| Quartz | 15,000 to 3,000 cm-1 |
検出器（オプション）
標準の検出器は、高感度のＤＬＡＴＧＳ焦電型赤外検出器を使用し、さまざまなアプリケーションに対応し、全体の波長領域をカバーしています。また、より高感度な測定の場合は、クライオ検出型のＭＣＴ赤外検出器を使用します、ただし波長制限があるので御注意ください。
DLATGS(Deuterated L-Alanine Triglycine Sulphate：重水素焦電素子の略です )
近赤外域での測定の場合は、フォトダイオード（Si,GaAs)、２種類の近赤外検出器を使用します。 |
ソフトウエアー（オプション）
ウインドウズソフトウエアーは、ＦＴＩＲといっしょにＣＤにて納品します。ソフトウエアーは、スペクトルデータスキャン、干渉計制御、データ出力など基本的な分析に必要なＯＳを含んでおり、干渉波形・スペクトル制御、スムージング、ベースライン補正、差スペクトル、ＡＴＲ補正など多くのアプリも内蔵されています。また、データ入出力に関しては、ＡＳＣＩＩ，ＪＣＡＭＰ変換が可能でＡＬＬ ＩＮ ＯＮＥソフトにより、Galactic,Camspec,ACD,Spectacle,Labpower,Panorama,Labpower,Project-files,Molfile,Thermo-Nicolet-Omnic,Horiba,Perkin Elmer,Shimadzu,Jasco,Jeolなど他社ＦＴＩＲのデータも変換ソフトにより、ライブラリー検索が可能になりました。弊社ソフトは、３２bitプロテクトモードで製作されておりマルチ機能アプリにより個別にユーザ希望の新規のＯＳー同定、Kubelka-Munk,Kramers-Kronig,Transform,Chemometrics,Interactive Editingなど次から次へと追加納入しています。
JCAMP（スペクトルデータの国際標準）
Kubelka-Munk(粉体反射測定時の補正ソフト）
|
 |
ＯＳへリンクします。 |
コンピュータシステム
特別なコンピューターは必要ではなく、また 新規に購入しなくても御手持ちの９８やＸＰのパソコンがあれば十分で、下記の最低限のＳＰＥＣがあれば問題ありません。もちろん、新規に御希望のＰＣ，プリンターがあれば御用命くださればアクセサリーと同じく一緒に納入いたします。
| Processor | Pentium 500 MHz |
| Memory | 32 Mbytes RAM |
| Hard Disc | 6.4 Gbytes |
| CD ROM | Yes |
ユーザー独自のソフト設計の場合、モジュール通信などの特別な場合は、御用命ください。
密封式干渉計＆デシケーター
フーリエ４０１Ｘは、密封式デシケーター内蔵装置を採用しており、水蒸気の影響を軽減し、より精度の高いシグナルを得るように設計されています。特に４００ＸＺは、熱帯地方、高温多湿の屋外でも長時間使用可能なうにＺｎＳｅの光学結晶を採用し水蒸気からの劣化を防いでいます。近赤外バージョンの４００ＸＮは溶融石英を採用し水蒸気劣化に強い光学設計になっています。、
